一、水滑石（二元）简介

Layered double hydroxides, LDH, 俗称水滑石，结构上为层状双金属氢氧化物，是一类具有独特层状结构的无机材料，由数层带正电荷的层板与存在其中间平衡电荷的阴离子组成。

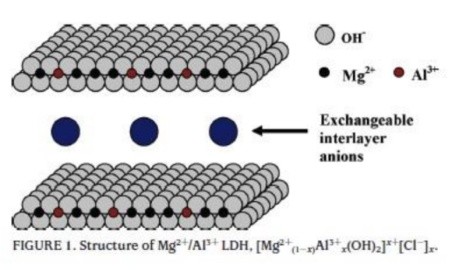

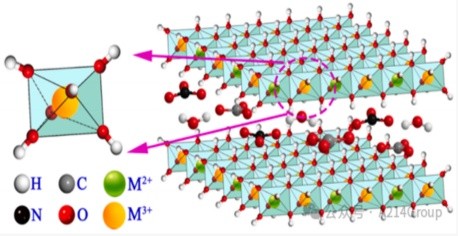

层板（主体层）由二价金属阳离子（M²⁺）和三价金属阳离子（M³⁺）通过氢氧根（OH⁻）连接形成的八面体结构。典型的金属组合包括：Mg²⁺-Al³⁺、Zn²⁺-Al³⁺、Ni²⁺-Fe³⁺等。由于三价阳离子的存在，层板整体带正电荷。层间区域包含可交换的阴离子（如CO₃²⁻、NO₃⁻、Cl⁻等）和水分子，用于平衡层板的正电荷。阴离子通过静电作用吸附在层间，可被其他阴离子取代，赋予LDH离子交换能力。

最常见的就是镁铝碳酸根型水滑石，分子式Mg4Al2(OH)12CO3·3H2O。

二、镁铝水滑石的吸酸性及吸附重金属离子的性能解析

镁铝水滑石（Mg-Al LDH）因其独特的层状结构，产生了大的比表面积、丰富的表面官能团（如羟基）以及灵活的层间离子可交换性，在吸酸（中和酸性物质）和吸附重金属离子领域表现出卓越性能。以下是其核心机制与应用解析：

（一）吸酸性能（酸性气体/液体中和）

1. 吸酸机制

- 碱性位点双重来源：

- 层板表面羟基（Mg-OH 和 Al-OH）:与酸反应转化为水分子

- 层间阴离子（CO₃^2-）:与酸反应释放CO₂（CO₃^2-+ 2H^⁺→CO₂↑+ H₂O）。

- “记忆效应”（关键优势）：

在高温焙烧后（500℃以上）转变为混合金属氧化物（LDO），遇酸性环境（如H₂O/CO₂）能重建原始层状结构并同步固定酸性物质，表现出显著的吸酸和缓冲能力。此种特殊处理的材料(LDO)优势是形成了大粒径的团聚颗粒，完成吸酸过程后，可以通过细筛网将材料滤除，不会对基材产生影响。

同时，吸酸性能降低后可再通过高温焙烧活化，具备多次循环使用的优异性能。

2.性能优势

与氢离子的结合能力强，副产物水和二氧化碳对基材影响较小；改性镁铝水滑石在有机材料中的分散性优异。

3. 应用案例

- 烟气脱硫：替代石灰石，反应速率快、无石膏结垢问题（反应式：`Mg(Al)O + SO₂ → Mg-Al LDH-SO₄`）。

- 聚合物稳定剂：添加到PVC中捕获加工释放的HCl，防止材料降解（PVC热稳定剂）；聚烯烃生产过程中用作吸酸剂；氨纶生产过程中用作吸酸剂并可提升氨纶丝的拉伸系数。

-土壤改良剂：PH缓冲范围4.0-7.5（宽域缓冲），部分酸性土壤可喷洒水滑石浆液进行土质改良。

（二）金属离子吸附性能

1. 吸附机制

- 层间阴离子交换（主导）：

层间Cl⁻、NO₃⁻、CO₃²⁻等可被阴离子型金属络合物（如 [CdCl₄]²⁻、[Cu(EDTA)]²⁻）置换。

- 表面络合作用：

层板边缘Al-OH基团与阳离子（如 Pb²⁺、Cu²⁺）形成内圈络合物（Al-OH + Pb²⁺→Al-O-Pb⁺+ H⁺）。

- 静电吸引：

带正电层板吸引阴离子重金属（如 CrO42-、AsO43-）。

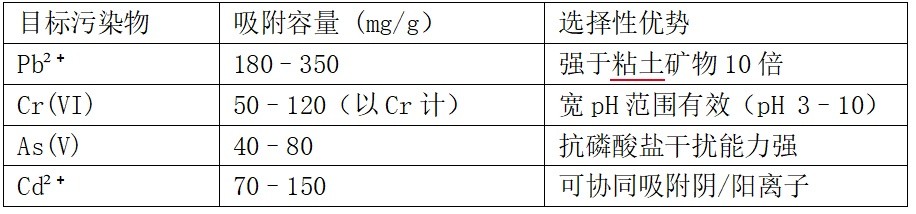

3.部分重金属离子吸附特性

3. 强化吸附能力

- 层间距调控：

如使用SDS进行改性，扩大层间距至2.8 nm，提升大分子络合物（如[UO2(CO3)₃]^4-）吸附效率。

- 表面功能化：

如嫁接硫醇基（-SH）增强对Hg²⁺的选择性（形成Hg-S共价键）。

4.典型应用场景

- 废水处理：电镀废水中Cr(VI)/Ni²⁺同步去除（吸附容量明显高于传统活性炭）。

- 核废液净化：铀酰离子（[UO₂]²⁺）捕获（Kd值达10⁴L/kg）。

镁铝水滑石凭借其可调控的层间化学、高反应活性和环境友好性，已成为酸性污染治理与重金属修复的明星材料，持续的技术优化将推动其在工业环保领域的规模化应用。

三、渤洋科技水滑石工艺简介

渤洋科技成功突破了传统工艺的限制，自主研发并确立了“全液相共沉淀氨循环合成法”这一创新技术路线。该方法的核心在于构建一个PH环境相对温和的液相反应体系，实现对合成过程中关键成核与晶体生长参数的精细调控，并通过引入独特的氨循环机制，实现氨的重复利用。

我们采用陈化结晶和晶型重整工艺，成功实现了对水滑石晶体结构的可控调节。所制备的产品层状结构展现出优秀的规整性，其层板元素分布高度均匀，晶粒尺寸集中且结晶度优异。

水法连续改性工艺确保产品的均匀改性包覆，有效解决无机粉体和有机材料基体相容性差的技术难题。同时复合包覆剂可有效抑制干燥过程中纳米级结晶体的堆叠与团聚倾向，最终获得了分散性极为出色的改性水滑石粉体。这种具有结构可控、均匀结晶与优异分散性的高性能水滑石，在催化、吸附、化纤、高透膜以及高分子复合材料等领域都展现出巨大的应用潜力。
