水滑石在聚烯烃生产中的应用指南

导语： 在聚烯烃（PE、PP）的生产过程中，Ziegler-Natta催化剂残留的卤素会导致设备腐蚀、树脂产生凝胶体、产品品质下降；同时，户外应用对阻燃、抗老化的要求也日益严苛。如何简化配方、更好地解决这些痛点呢？水滑石（层状双氢氧化物，简称LDH） 凭借其“一剂多效”的卓越表现，正成为聚烯烃行业的首选多功能助剂。

本文将为您深度解析水滑石在聚烯烃中的核心价值，并提供极具实操性的添加工艺与剂型选择指南。

一、 为什么选择水滑石？五大核心应用解析

水滑石在聚烯烃中的核心价值在于 “一剂多效”，它能显著减少添加剂种类和用量，大幅降低配方复杂度。

1. 高效卤素吸收剂/除酸剂（核心基石）

聚烯烃生产常用的Ziegler-Natta催化剂（含四氯化钛、三乙基铝等）会残留氯化物，在后续加工中释放HCl。水滑石层间的碱性羟基(OH⁻)和碳酸根(CO₃²⁻)能高效中和HCl，其化学反应如下：

Mg₄Al₂(OH)₁₂CO₃·3H₂O + 14HCl → 4MgCl₂ + 2AlCl₃ + 16H₂O + CO₂

优势： 传统吸酸剂（如硬脂酸钙），吸酸后会生成硬脂酸和水，水分易导致薄膜产生气泡，且硬脂酸易析出影响透明度。而水滑石吸酸容量是硬脂酸钙的数倍、效率更高，且反应温和，不产生游离酸，能彻底根除设备腐蚀和树脂“鱼眼/凝胶”问题，是生产高透明PP和茂金属PE的首选。

2. 热稳定与抗氧协效剂（长效守护）

水滑石与主抗氧剂（如受阻酚1010）和辅抗氧剂（如亚磷酸酯168）联用时，表现出极佳的协效性。其独特的层状微孔结构可以吸附并“缓释”抗氧剂，防止抗氧剂在高温加工和长期使用中过早挥发或消耗，从而显著延长聚烯烃制品的长期热氧老化寿命。

3. 优异的阻燃及抑烟填料（安全升级）

●气相与冷凝相双重阻燃： 镁铝水滑石在250℃-400℃分解时强烈吸热，并释放水蒸气和CO₂，有效稀释可燃气体并降低基体温度。

●抑烟与抑爆： 在聚乙烯电缆料中，其对粉尘爆炸的抑制效果及抑烟性能显著优于传统的氢氧化铝（ATH）和氢氧化镁（MDH）。

●插层协效： 通过聚磷酸铵（APP）等阻燃剂插层，可构建膨胀型阻燃体系，同时赋予材料抗老化性能。

4. 紫外屏蔽与抗老化（户外制品刚需）

Mg-Al水滑石经特定改性后，对紫外线具有强烈的吸收和散射作用。用于农膜、户外管材、汽车外饰件时，能有效阻断紫外光对聚烯烃分子链的破坏，减少黄变和力学性能衰减。

二、 使用指南：水滑石在聚烯烃中的添加工艺

水滑石的添加方式需根据生产环节“因地制宜”。核心原则是：水滑石必须在熔融混炼阶段均匀分散到树脂中。

场景一：石化树脂厂（聚合后造粒阶段添加）

这是中石化、中石油等石化厂最常见的做法，目的是在树脂出厂前中和催化剂残留卤素，但粉体直接添加有粉尘飞扬、料仓架桥阻滞下料以及粉体与树脂分层等问题。

●工艺流程： 水滑石粉体（添加量0.03%~0.05%）+ 聚烯烃粉料+抗氧剂 → 高速混合机混合 → 双螺杆挤出机熔融混炼 → 水下造粒或风冷热切 → 成品颗粒。

场景二：改性厂/制品厂（母粒法添加）

对于没有造粒工段的改性厂或制品厂，建议先将水滑石制成高浓度母粒，再按比例掺入。

●使用方式： 制品厂将母粒按 1%~5% 的比例与聚烯烃原料混合后，直接进注塑机、吹膜机或挤出机加工。

●母粒制备配方参考： 水滑石（20%-40%） + 载体树脂LDPE/PP（35%-50%） + 分散剂/偶联剂（2%~5%） + 润滑剂（余量）等。

●工艺参数建议： 密炼或双螺杆挤出时，温度设定应比载体树脂熔点高10-20℃，螺杆转速需保证足够的剪切力，但避免温度过高导致偶联剂分解。

●使用： 制品厂按 1%~5% 比例将母粒与原料掺混后直接加工。

💡 避坑指南：关键技术要点

1.粒径控制： 水滑石通常需超细粉碎至 D50 < 2μm，以避免影响制品的透明度和力学性能。

2.表面改性： 必须使用硬脂酸、硅烷或钛酸酯进行表面处理，改善其与聚烯烃的相容性。

3.极性桥接： 水滑石是极性无机物，而聚烯烃是非极性的。必须依靠表面处理剂或相容剂（如马来酸酐接枝PE/PP）进行桥接，确保分散均匀。

4.添加量建议： 作为除酸剂添加 0.03%~0.05%；作为阻燃填料添加 5%~20%。

三、 树脂厂必看：水滑石+抗氧剂预混剂型怎么选？

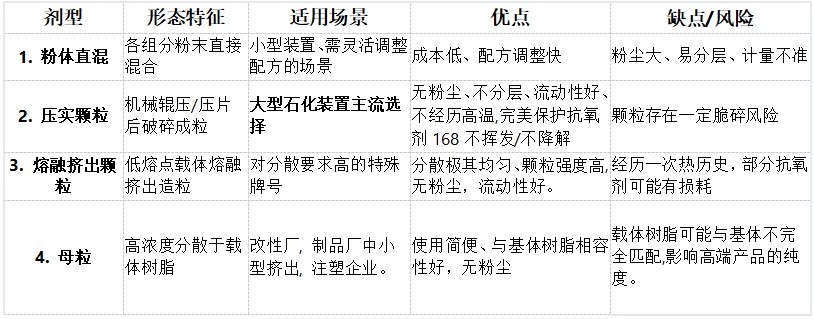

在聚烯烃造粒阶段，水滑石通常与主抗氧剂（如1010）和辅助抗氧剂（如168）组成复合添加剂包。工业上主要有以下四种剂型，企业可根据自身装置特点进行选择：

选型建议： 对于大型连续化石化装置，压实颗粒（Nuggets） 因其无粉尘、流动性好且无热损耗，是目前综合效益最高的主流选择；而对于追求极致分散效果的改性企业，熔融挤出颗粒或母粒则是更优解。

四、表面处理剂的选择指南

水滑石是极性无机物，而聚烯烃是非极性有机物。“分散”是决定水滑石应用成败的绝对核心。 为了改善相容性，必须对水滑石进行表面改性：

●硬脂酸/硬脂酸盐： 成本最低，通用性强，适合常规注塑和挤出，但耐高温和耐水解性一般。

●硅烷偶联剂： 能形成化学键合，显著提升制品的力学性能（如拉伸、冲击强度）和耐水解性，适合高端工程塑料改性。

●钛酸酯/铝酸酯偶联剂： 降粘效果极佳，适合高填充量（如阻燃填料）体系，能改善熔体流动性，提高挤出产量。

五、常见问题解决指导

在实际生产中，引入水滑石可能会遇到以下问题，建议用如下办法排查解决：

●问题1：薄膜/注塑件表面出现“白点”或“晶点”。

●原因排查： 水滑石粒径过大（D100超标）；表面改性不充分导致团聚；挤出机剪切力不足。

●解决方案： 严格要求供应商提供 D50 < 2μm 且 D100 < 5μm 的超细粉体；优化表面处理工艺；调整双螺杆组合，增加捏合块数量以提升分散剪切力。

●问题2：高透明PP制品的雾度上升，透明度下降。

●原因排查： 添加量过高；水滑石折射率与基体不匹配；分散不良。

●解决方案： 作为除酸剂时，严格控制添加量在 0.05%~0.15% 之间；选用专为高透明体系设计的纳米级改性水滑石。

●问题3：挤出机扭矩异常升高或熔体破裂。

●原因排查： 水滑石吸潮导致水分汽化；偶联剂选择不当导致体系粘度增加。

●解决方案： 粉体使用前必须进行烘干处理（控制水分<0.5%）；更换降粘效果更好的钛酸酯偶联剂或添加适量含氟聚合物加工助剂（PPA）。

结语

从高效除酸到阻燃抑烟，从热稳定协效到紫外屏蔽，水滑石正在重新定义聚烯烃助剂的“性价比”与“多功能性”。掌握正确的添加工艺与剂型选择，将助力您的聚烯烃产品在激烈的市场竞争中脱颖而出。

寻找高品质的水滑石产品或定制化的聚烯烃添加剂解决方案： 渤洋化工不仅提供D50<2μm的超细改性水滑石粉体，更提供包括压实颗粒、熔融挤出颗粒及高浓母粒在内的全剂型预混添加剂包技术解决方案。我们的应用技术实验室可为您提供配方优化与工艺排查等技术服务服务。欢迎联系我们的技术专家团队，获取TDS, 免费样品和相关技术支持！

Tags: #聚烯烃改性 #水滑石 #除酸剂 #阻燃抑烟 #塑料助剂 #PE/PP改性 #抗氧剂预混
