一、分领域配方应用指导（参考基准）
注：在钙锌复合稳定剂成品中，水滑石添加比例通常在15%~40%，如果是针对透明制品或高档电缆料，水滑石的占比甚至会更高。折算到PVC 制品中，水滑石的实际有效用量通常在 0.3~1.0 phr 左右（取决于稳定剂总用量）。
1. 硬质 PVC 管材（给水/排水/电工套管等）
核心需求：长期热稳定性、耐压性能、低成本。
水滑石推荐用量：10 ~ 15%
配方建议：
高稳定性需求（给水管）建议用量10 ~ 25%。配合环氧大豆油（ESO）1-3 phr，以增强长期老化性能。
成本敏感型（排水管）建议用量 5 ~ 10%。可适当增加碳酸钙填料，但需注意水滑石对填料分散的促进作用。
润滑平衡：水滑石具有弱碱性，可能影响酸性润滑剂效果。建议在原配方基础上适量增加 0.1-0.8 phr的外润滑剂，或调整内外润滑平衡，以抵消无机粒子带来的熔体粘度上升。
工艺提示：关注挤出机排气口，若出现冒料，需检查水滑石是否受潮或挥发分过高。
2. PVC 型材（门窗/装饰条等）
核心需求：耐候性、表面光泽、抗冲击性。
水滑石推荐用量：10 ~ 15%
配方建议：
耐候强化：水滑石通过抑制ZnCl₂的催化降解来提升耐候性，建议用量控制在10–18%。需与金红石型钛白粉及 ACR 抗冲改性剂协同使用，以获得最佳户外耐候性能。
表面光泽：选用超细或高分散性水滑石（D50 < 2μm），避免表面出现麻点。
颜色控制：白色型材对初期着色敏感，建议配合0.3-0.8 phr的β-二酮或有机亚磷酸酯。
工艺提示：型材挤出温度较高（180-200℃），需确保水滑石的热分解温度高于加工温度，防止释放水汽导致表面银纹。
3. 电线电缆（绝缘层/护套）
核心需求：电气绝缘性、阻燃性、耐老化。
水滑石推荐用量：15 ~ 25%
配方建议：
电气性能：水滑石本身绝缘性好，但需控制杂质离子含量。高填充量下（在PVC制品中>5 phr）需测试体积电阻率。
阻燃协同：水滑石受热释放水汽，对阻燃有一定辅助作用，可配合氢氧化铝/镁使用。
柔韧保持：电缆料需长期稳定，过量使用会提高产品硬度。
工艺提示：挤出速度较快，需确保塑化均匀，避免未熔融颗粒影响绝缘层致密性。
4. 软质PVC 薄膜/片材（包装/农业膜）
核心需求：高透明性、无毒安全、柔韧性。
水滑石推荐用量：30 ~ 50% 注：软制品中稳定剂总添加量较高，水滑石比例可相应提高，但超过40%可能影响物理性能，需要考虑加工稳定性及均衡其他因素。
配方建议：
高透明配方：必须选用折射率匹配的超细高透明合成水滑石。用量40% 左右可平衡透明性与稳定性。
增塑协同：软制品中增塑剂多，HCl产生量相对大。建议配合3-6 phr 环氧脂肪酸酯，与水滑石形成“双重捕捉”机制。
开口性：水滑石粉末可能影响薄膜开口性，需复配适量的二氧化硅或酰胺类开口剂。
工艺提示：压延或吹膜过程中，若发现膜面有晶点，通常是因为水滑石分散不均或热混不足，建议加强高速热混工艺。

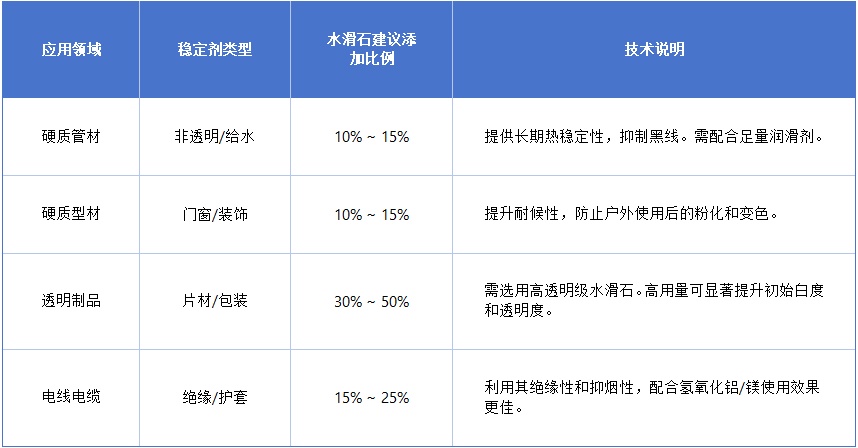

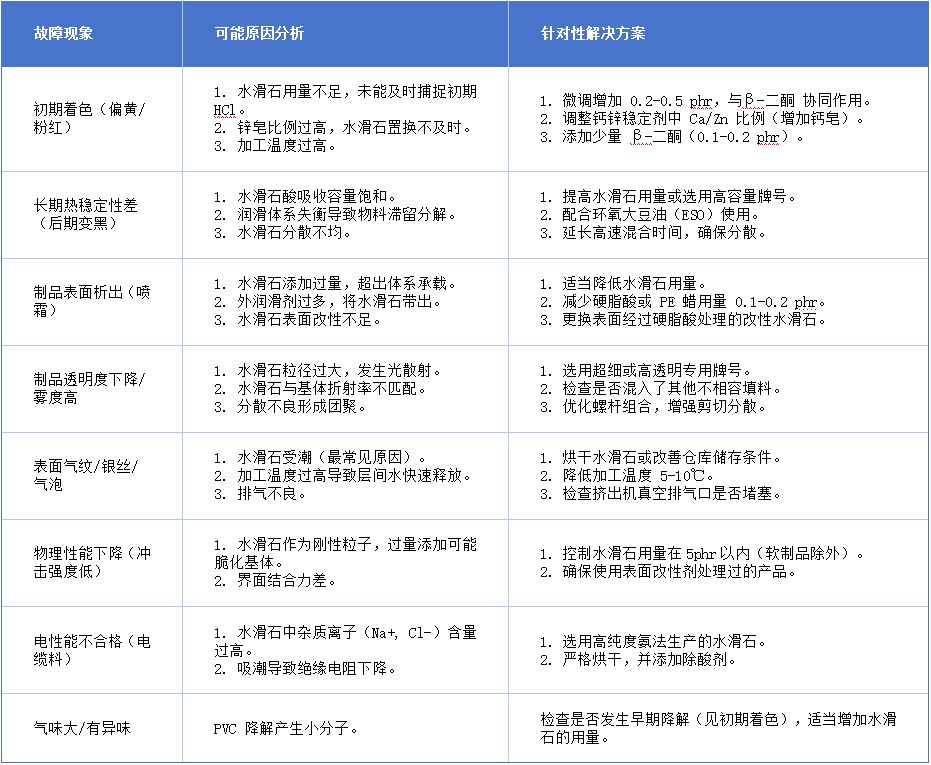

水滑石在稳定剂配方中的建议用量汇总： （注：以下比例为水滑石占稳定剂成品总重量的百分比）
